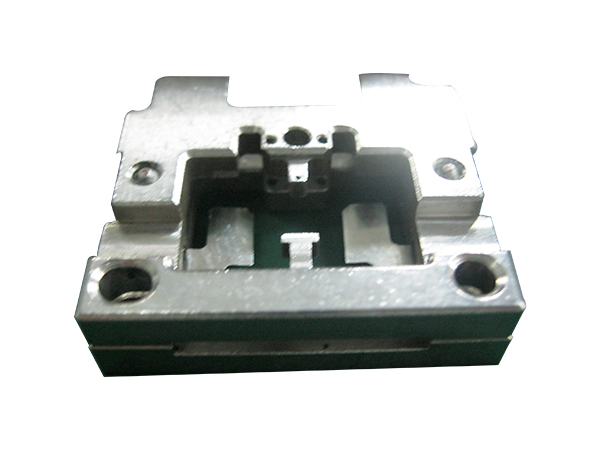

模具配件加工的材料选择核心围绕 “硬度、耐磨性、韧性、耐温性、腐蚀性” 四大核心需求，需根据配件功能（受力、导向、辅助）、模具类型（注塑 / 压铸 / 冲压）和工作环境（温度、介质）适配。
模具配件加工的核心是“精度稳定、性能可靠、寿命达标”，细节问题贯穿 “材料准备→加工全流程→热处理→检测→装配适配”，任何一个环节的疏忽都可能导致配件报废、模具卡滞或产品质量缺陷。
一、材料准备阶段：从源头规避隐患
材料选型与复检
细节 1：严格核对材料型号（如 SUJ2 导柱、SKD61 顶针），避免用错替代料（如用 304 不锈钢代替 316L，导致腐蚀失效）；
细节 2：材料入库前需探伤检测（超声波 / 磁粉检测），排除内部砂眼、裂纹、夹杂等缺陷 —— 尤其是核心受力件（型腔、冲头），内部缺陷会在热处理后放大，导致使用中崩裂。
下料与预处理
细节 1：下料长度需预留足够余量（粗加工 + 热处理变形 + 精加工，通常 3-5mm），避免余量不足无法修正；
细节 2：硬料（如 Cr12MoV、S136）下料后需先退火处理（700-800℃保温冷却），降低硬度（HRC≤25），避免后续加工中刀具磨损过快或加工应力过大；
细节 3：下料端面需平整，避免后续装夹时定位偏移（如导柱下料端面垂直度误差≤0.01mm）。
二、粗加工阶段：控制余量与应力
装夹定位
细节 1：装夹时避免 “过紧夹伤”（如圆棒料用三爪卡盘时，加软爪或垫片，防止外圆变形）；
细节 2：定位基准需统一（如后续精加工仍用同一基准面），避免基准偏移导致尺寸误差。
加工参数
细节 1：刀具选择适配材料（加工高硬度钢用硬质合金刀，加工不锈钢用涂层刀），避免刀具崩刃；
细节 2：控制切削速度和进给量（如加工 SKD61 时，切削速度≤150m/min），避免切削温度过高产生热应力，导致后续变形；
细节 3：粗加工后需 “自然时效”（放置 24-48 小时），释放加工应力，减少热处理变形风险。
三、热处理阶段：关键是 “硬度达标 + 变形可控”
工艺参数匹配
细节 1：根据材料确定淬火温度（如 H13 淬火温度 980-1020℃，Cr12MoV 为 950-1000℃），温度过高会导致晶粒粗大、韧性下降，过低则硬度不足；
细节 2：冷却方式适配材料（油冷适合 Cr12MoV，空冷适合 DC53，水冷易导致开裂，需谨慎使用）；
细节 3：回火必须及时（淬火后 2 小时内进行），且回火次数≥2 次（每次 2-3 小时），彻底消除内应力 —— 避免配件使用中因残余应力释放导致变形。
变形控制与修正
细节 1：热处理前需清理配件表面油污、锈蚀，避免加热时产生氧化皮或局部硬度不均；
细节 2：易变形配件（如细长导柱、薄型导板）需采用 “工装夹具固定” 热处理，减少变形；
细节 3：热处理后需检测变形量（如导柱弯曲度≤0.01mm/m），超差需通过压力校直修正，校直后需再低温回火（180-200℃）稳定尺寸。
四、精加工阶段：追求 “微米级精度 + 表面质量”
设备与刀具精度
细节 1：精加工需用高精度设备（如慢走丝线切割机、高精度磨床），设备本身精度需≤±0.001mm，避免设备误差传导；
细节 2：刀具需锋利且跳动小（如精磨用砂轮需修整，跳动≤0.002mm），避免产生刀痕、振纹。
加工工艺细节
细节 1：磨削加工时控制进给量（精磨每次进给≤0.002mm），并充分冷却（用乳化液），避免磨削热导致表面烧伤、裂纹；
细节 2：电火花加工（EDM）时，合理设置参数（如粗加工用大电流快速去除余量，精加工用小电流提升表面质量），避免型腔表面出现 “白亮层”（后续易脱落）；
细节 3：抛光加工需循序渐进（从 800#→1500#→3000# 砂纸，再用抛光膏），避免跳过细目砂纸导致表面划痕，镜面配件需抛光至 Ra≤0.01μm，且无方向性纹路。
尺寸与形位公差控制
细节 1：核心配合面（如导柱外圆、导套内孔）需保证圆度、圆柱度≤0.001mm，直线度≤0.001mm/m；
细节 2：螺纹类配件（如冷却接头）需保证螺距精度和牙型精度，避免装配时无法拧紧或密封失效；
细节 3：异形配件（如斜顶、异形镶件）需用三坐标测量仪实时检测关键尺寸，确保符合图纸要求。
五、表面处理阶段：避免 “画蛇添足”
处理工艺适配
细节 1：镀铬 / 镀镍前需彻底除油、除锈，镀层厚度控制在 0.005-0.01mm，过厚会影响配合精度；
细节 2：氮化处理需控制氮化层厚度（0.1-0.3mm），避免过厚导致表面脆性增加，易崩裂；
细节 3：PVD 涂层（如 TiN）需在精加工后进行，涂层后需检查表面是否有脱落、针孔，且需预留涂层厚度的配合间隙。
特殊要求
细节：医疗、食品模具的配件（如接触塑料的镶件）需用无毒涂层或无涂层材料，避免污染产品。
六、检测阶段：全维度 “找茬”
尺寸检测
细节 1：用三坐标测量仪检测复杂尺寸和形位公差（如导柱的直线度、定位销的同轴度），避免单一量具检测盲区；
细节 2：用塞规、环规检测内孔 / 外圆配合间隙（如导柱导套间隙需在 0.002-0.005mm），确保装配顺畅。
性能检测
细节 1：硬度检测需在配件工作面（而非非工作面），且多点检测（至少 3 个点），硬度偏差≤±2HRC；
细节 2：表面质量用粗糙度仪检测 Ra 值，并用显微镜（100 倍）观察是否有划痕、裂纹、氧化皮等缺陷。
批次一致性检测
细节：批量生产的配件（如顶针、导柱）需抽检 10%-20%，确保尺寸一致性误差≤0.005mm，避免装配时出现 “有的松、有的紧”。
七、装配适配与包装储存
装配预留量
细节 1：配件加工时需考虑模具装配间隙（如镶件与模板的配合间隙≤0.003mm），避免过盈配合导致装配困难，或间隙过大导致跑料；
细节 2：顶针、排气针需预留 “微小活动量”（0.001-0.002mm），避免热胀冷缩后卡死。
包装与储存
细节 1：加工完成后需清洁配件表面（去除切削液、防锈油），再涂抹新的防锈油，并用防潮纸密封包装；
细节 2：储存时避免堆叠挤压（尤其是细长件、薄壁件），放置在干燥、通风环境，防止锈蚀或变形。
