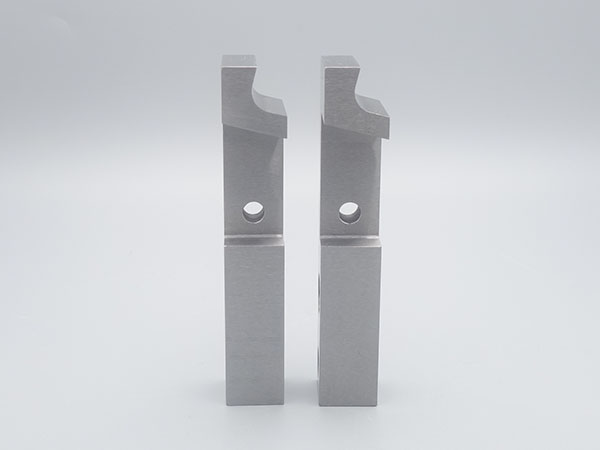

光纤精密零件材质品质鉴别核心是 “多维度验证”，通过外观、物理性能、化学成分、专业检测四层筛查，确认材质是否符合要求（如 304/316L 不锈钢、氧化锆陶瓷等），避免以次充好。
一、外观与基础物理鉴别
观察表面状态：优质材质表面无氧化斑、划痕、砂眼，不锈钢零件色泽均匀（304 偏亮白、316L 略带哑光），陶瓷零件（氧化锆）呈均匀乳白色，无杂色斑点。
测试硬度与耐磨性：用硬度计检测（不锈钢 HRC 20-30，氧化锆陶瓷 HRA 85-90），硬度明显偏低可能是材质掺杂；用标准磨具轻刮表面，优质材质无明显划痕，劣质材质易磨损。
检查密度一致性：相同体积下，通过称重对比密度（304 不锈钢约 7.93g/cm³，316L 约 7.98g/cm³，氧化锆陶瓷约 6.05g/cm³），密度偏差超过 ±2% 可能是材质不纯。
二、化学成分快速筛查
不锈钢材质鉴别：使用不锈钢检测液（如 N8 型），滴在零件表面，304 不锈钢无明显变色，201 不锈钢会快速变红（含锰量高），316L 不锈钢需专用检测液验证（无变色反应）。
陶瓷材质鉴别：氧化锆陶瓷可通过 “热稳定性测试”，加热至 200℃后快速冷却，无开裂、崩边现象（普通陶瓷易开裂）；或用磁铁吸附，氧化锆无磁性，避免与磁性陶瓷混淆。
环保合规性初检：要求供应商提供 RoHS 检测报告，重点核查铅、镉、汞等有害物质是否超标，必要时抽样送第三方检测。
三、专业仪器精准检测
光谱分析：用直读光谱仪检测金属材质（如不锈钢）的化学成分，确认铬、镍、钼等元素含量（304 含 Cr≥18%、Ni≥8%；316L 含 Cr≥16%、Ni≥10%、Mo≥2%），元素含量不达标则材质不合格。
金相分析：通过金相显微镜观察金属材质的晶粒结构，优质材质晶粒均匀细密，无气孔、夹杂等缺陷，晶粒粗大或杂质多说明材质纯度低。
陶瓷材质致密性检测：采用超声波探伤仪，检测陶瓷零件内部是否有气孔、裂纹，致密性差的材质会影响使用寿命和光学性能。
四、适配性与环境稳定性验证
耐腐蚀测试：将零件浸泡在 5% 氯化钠溶液（模拟潮湿环境）中 24-48 小时，304/316L 不锈钢无锈蚀，劣质不锈钢会出现锈点；陶瓷零件无开裂、变色。
高低温稳定性测试：在 - 40℃~85℃环境中循环 5-10 次，材质无变形、开裂，说明热稳定性达标，避免因环境变化导致零件失效。
与光学性能适配：材质需满足低损耗要求，金属零件表面粗糙度 Ra≤0.02μm，陶瓷零件无光学缺陷，可通过简易透光测试（光信号通过率≥99.5%）辅助验证。
