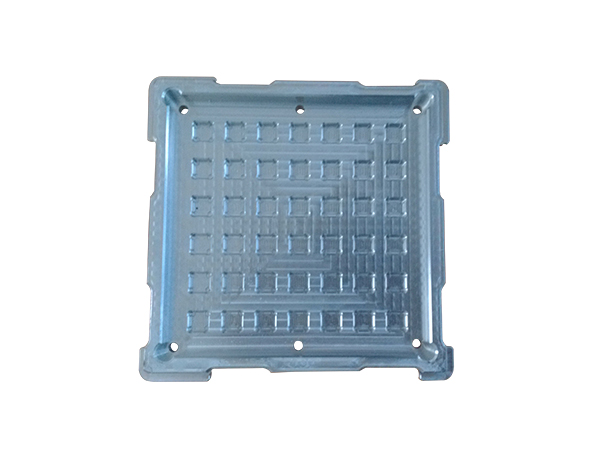

夹治具零件是用于制造夹治具的各种零部件,夹治具则是在机械加工、装配和制造过程中用于夹持、固定、定位和导引工件或工具的装置。
夹治具零件的加工工艺需根据零件的材质(如钢材、铝材、工程塑料等)、精度要求(通常需达到 IT7-IT9 级,部分定位零件需 ±0.005mm 级)、结构复杂度(如简单的定位销、复杂的组合型夹具)以及生产批量选择,核心目标是保证尺寸精度、形位公差(如平面度、垂直度)和表面质量。

一、毛坯制备工艺
用于将原材料加工为接近零件形状的粗坯,减少后续加工量:
下料
针对棒料、板材等原材料,通过锯床(如带锯、圆锯)、激光切割(薄板)或线切割(高精度下料)切割成所需长度或形状,适合简单零件的初始加工(如定位销毛坯、板材类支撑块)。
特点:效率高,适合批量生产,激光切割可实现复杂外形下料,精度达 ±0.1mm。
锻造 / 铸造
锻造:通过压力加工(如自由锻、模锻)将金属坯料锻造成所需形状,提升材料密度和强度,适合高强度夹治具零件(如大型夹具的支撑座)。
铸造:对复杂结构零件(如异形定位块),可采用砂型铸造、精密铸造(如失蜡铸造),但精度较低(±0.5mm 以上),需后续精加工。
二、机械切削加工工艺
夹治具零件的核心加工环节,直接决定精度:
车削
适用零件:圆柱形、圆锥形零件(如定位销、螺杆、轴类零件),通过车床实现外圆、内孔、端面、螺纹的加工。
精度:普通车床精度 ±0.02mm,数控车床(CNC)可达 ±0.005mm,表面粗糙度 Ra1.6-3.2μm。
常用刀具:高速钢或硬质合金刀具,针对高硬度材料(如淬火钢)需用陶瓷或 CBN(立方氮化硼)刀具。
铣削
适用零件:平面、沟槽、台阶、异形轮廓(如定位块、压板、夹具底座),通过铣床(立式、卧式)或加工中心(CNC)完成。
关键工艺:
平面铣削:保证平面度(≤0.01mm/100mm),常用端铣刀或面铣刀,配合冷却液减少热变形。
轮廓铣削:通过 CNC 编程实现复杂曲线或异形结构(如不规则定位槽),精度达 ±0.01mm。
特点:适合批量加工,加工中心可一次装夹完成多面加工,减少装夹误差。
磨削加工
用于高精度零件的最终加工,提升尺寸精度和表面光洁度,适合硬度较高(HRC30 以上)的零件:
平面磨:加工定位块的基准面、支撑板平面,平面度可达 0.005mm/100mm,表面粗糙度 Ra0.4-0.8μm。
外圆磨:加工定位销、轴类零件的外圆,圆度≤0.001mm,尺寸精度 ±0.002mm。
内圆磨:加工导向套的内孔,保证孔径精度和圆柱度,配合间隙可控制在 0.005-0.01mm。
注意:磨削时需控制进给量和冷却,避免零件因热应力产生变形或烧伤。
钻削与镗削
钻削:通过钻头加工螺栓孔、定位孔,普通钻头精度 ±0.1mm,如需高精度(如销孔),需后续铰孔(精度 ±0.01mm)或镗孔。
镗削:在镗床或加工中心上对大孔径、深孔或不规则孔进行加工,保证孔的位置度(如夹具上的孔系,位置公差≤0.02mm)。
线切割加工(电火花线切割)
适用场景:复杂异形零件(如带尖角、窄缝的定位件)、高硬度材料(淬火后加工),通过电极丝(铜丝或钼丝)的电火花腐蚀切割成型。
精度:慢走丝加工精度可达 ±0.002mm,表面粗糙度 Ra0.8μm,适合要求严格的定位零件(如精密夹具的异形槽)。
缺点:加工速度较慢,适合小批量或复杂件。
电火花成型加工
用于加工模具类夹治具的型腔、盲孔或复杂曲面,通过电极与工件的电火花放电去除材料,精度 ±0.005mm,适合无法通过切削加工的硬脆材料或复杂结构。
三、热处理工艺
提升零件的硬度、耐磨性或消除内应力,保证长期使用稳定性:
淬火 + 回火
针对中碳钢(如 45 钢)或合金钢(如 Cr12、SCM440),通过加热至 Ac3 以上温度后水冷淬火,再低温回火,提升硬度(HRC50-60)和耐磨性(如定位销、导向套)。
注意:淬火后零件需进行时效处理(自然时效或人工时效),消除内应力,避免后续加工变形。
退火 / 正火
退火:降低材料硬度(如高碳钢退火后便于切削),消除锻造或轧制后的内应力。
正火:细化晶粒,使材料组织均匀,改善切削性能(如铸件的预处理)。
表面淬火
对零件表面进行局部硬化(如支撑块的接触面),心部保持韧性,常用高频感应淬火,表面硬度 HRC55-60,硬化层深度 0.5-2mm。
四、表面处理工艺
提升零件的耐腐蚀性、耐磨性或降低摩擦系数:
电镀
镀锌:用于普通钢材零件,防腐蚀,表面呈银白色,可钝化处理(彩锌、蓝锌)提升耐盐雾性能。
镀铬:提升表面硬度(HRC60 以上)和耐磨性,常用于导向套、滑动导轨,减少摩擦系数。
镀镍:增强耐腐蚀性,适合潮湿环境下的夹具零件。
氧化处理
发黑(发蓝):对钢材零件,通过化学氧化形成黑色氧化膜,防腐蚀且外观均匀,适合隐藏式零件(如夹具内部的支撑钉)。
阳极氧化:针对铝材零件(如轻量化夹具的定位块),形成氧化膜(厚度 5-20μm),提升耐磨性和耐腐蚀性,可着色(黑色、银白色)。
氮化处理
通过气体氮化或离子氮化,在零件表面形成氮化层(硬度 HV800-1200),提升耐磨性和抗咬合性,适合经常摩擦的零件(如导轨、夹紧机构的接触面),且处理后变形小(适合高精度零件)。
五、精密加工与装配辅助工艺
研磨与抛光
研磨:通过研磨膏和研具对零件表面进行微量切削,进一步提升平面度、平行度(如定位基准面,精度达 0.001mm/100mm)和表面粗糙度(Ra0.025μm)。
抛光:去除表面划痕,提升光洁度,常用于装饰性夹治具零件或需要减少摩擦的接触面。
装配调试
对组合式夹治具,需通过配作(如根据实际间隙调整垫片厚度)、打表校准(用百分表或千分表检测定位精度)等方式保证整体精度,部分零件需预留调整量(如可调支撑的螺纹微调结构)。
