常见治具模具配件类型及功能有哪些?

文章出处:公司动态 责任编辑:东莞市润捷精密机械有限公司 发表时间:2025-07-25


治具模具配件虽为 “小零件”,却是工业生产中 “精度保障” 的核心,其质量直接决定模具寿命和产品一致性,因此需严格按照工况选择材质和精度等级。

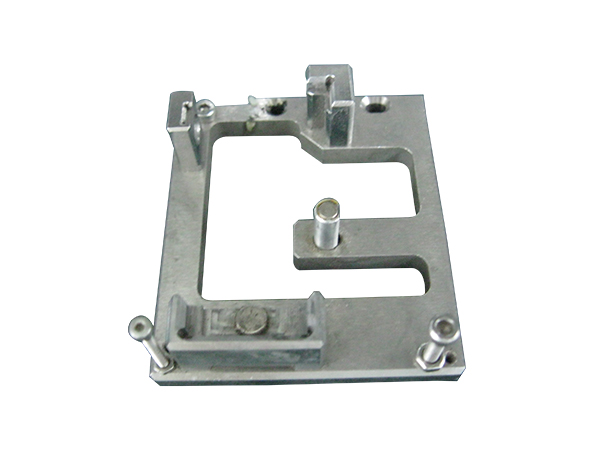

治具模具配件

治具配件根据用途可分为定位类、夹紧类、导向类等,核心部件包括:
定位配件
定位销 / 柱:用于精准固定工件位置,按形状分为圆柱销、菱形销(防转)、锥形销(自动对中),材料多为轴承钢(SUJ2),硬度≥HRC58,公差通常为 ±0.002mm。
定位块 / 板:与工件接触面配合,保证平面或曲面定位,表面粗糙度 Ra≤0.8μm,避免划伤工件。
夹紧配件
夹紧气缸 / 油缸:通过气压或液压提供夹紧力,如肘节式夹紧缸(自锁功能,适合重负载)、杠杆式夹紧缸(快速夹紧)。
压紧块 / 压头:直接接触工件的部件,材质可选橡胶(防刮伤)、硬质合金(耐磨,适合硬材质工件)。
导向与支撑配件
导向轴 / 套:引导治具运动方向,如线性导向轴(配合直线轴承使用,保证移动精度)、滑动导套(低负载场景)。
支撑柱 / 垫块:调节治具高度或支撑工件,材质多为 S45C(中碳钢)表面淬火,或不锈钢(防腐蚀环境)。
辅助配件
把手 / 旋钮:用于手动操作治具,如折叠把手(节省空间)、星形旋钮(防滑)。
传感器安装座:固定检测传感器(如光纤、接近开关),保证检测位置精准。
